SOLAR CHARGE CONTROLLER

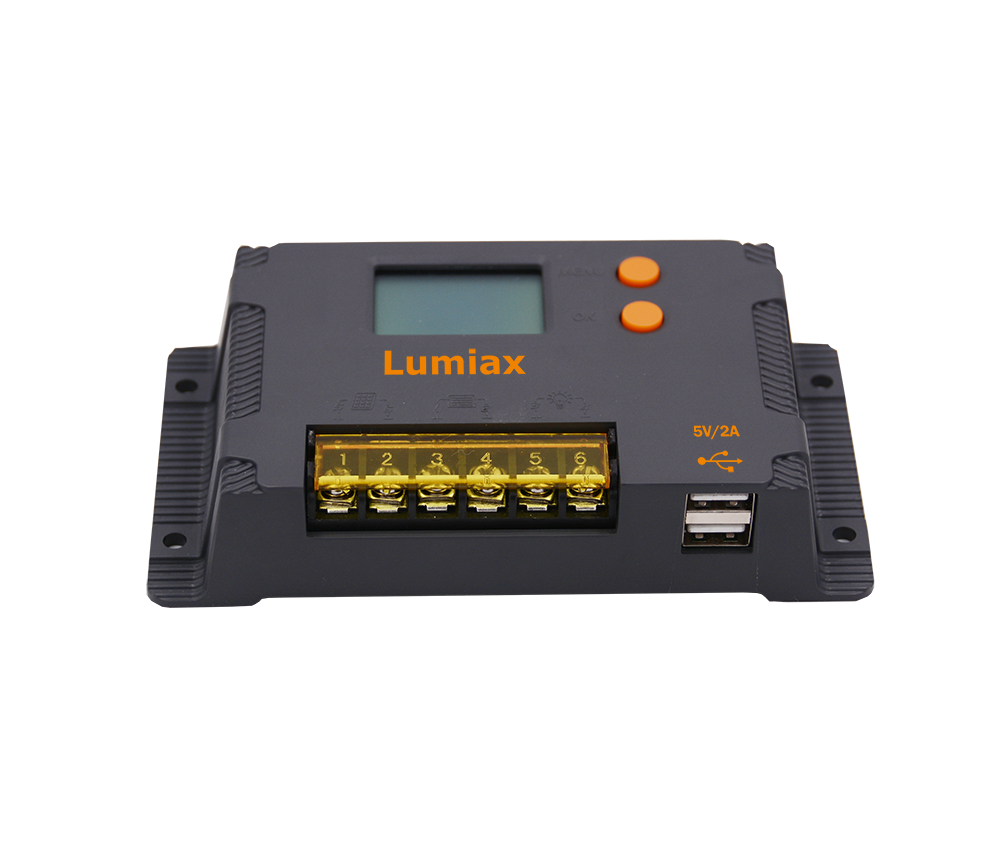

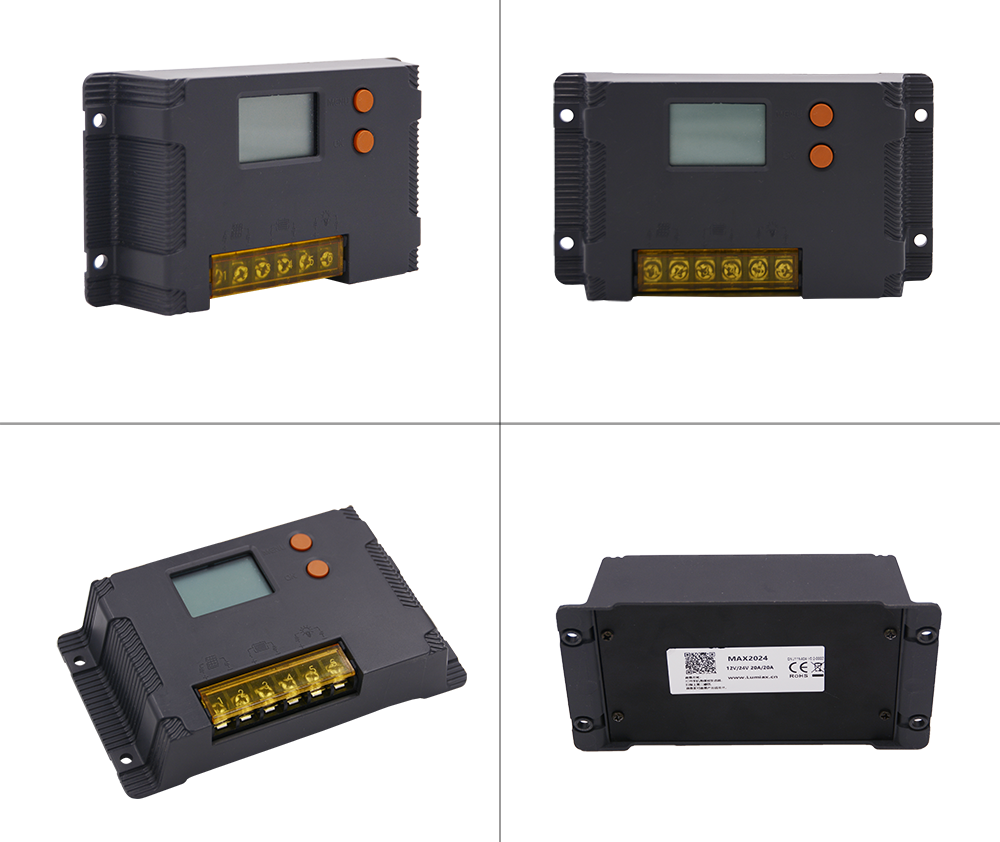

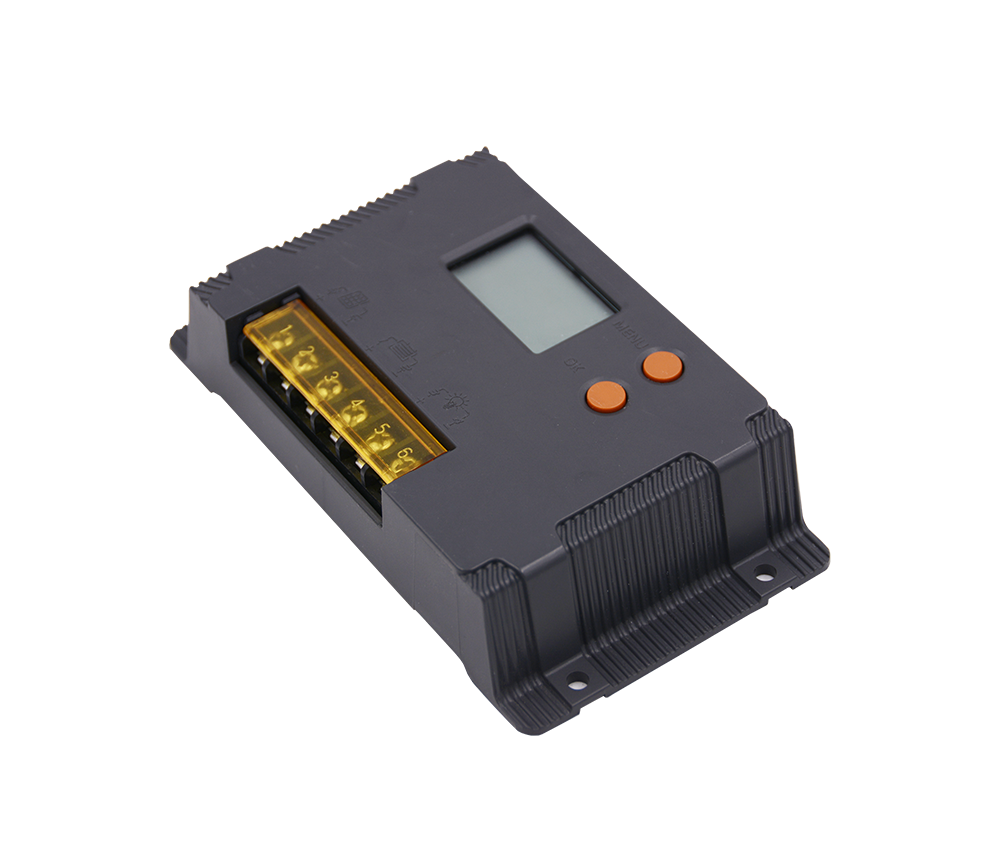

PWM Solar Charge Controller
MAX Series
Main Features
12/24 automatic recognition.
Perfect EMC & thermal design.
Full automatic electronic protect function.
Flexible System battery selection: Liquid, Gel, AGM and Lithium.
Equipped with lithium batter y activationfunction.
LCD display design, read operating data and working condition easily.
Built-in over-temperature protection mechanism; charging and discharging stop when the temperature exceeds the set value.
Lead-acid battery charging in four stages: fast charge, boost charge, equalization charge, float charge.
PWM charging is programmable to prevent system failure caused by BMS
Short-circuit protection is programmable to prevent output shutdown when disconnecting the capacitive or inductive loads.
Small size, PiD algorithm adopt to control the voltage output, make the control more stable and accurate.
The visual control point voltage and charging voltage can be set.
Datasheets

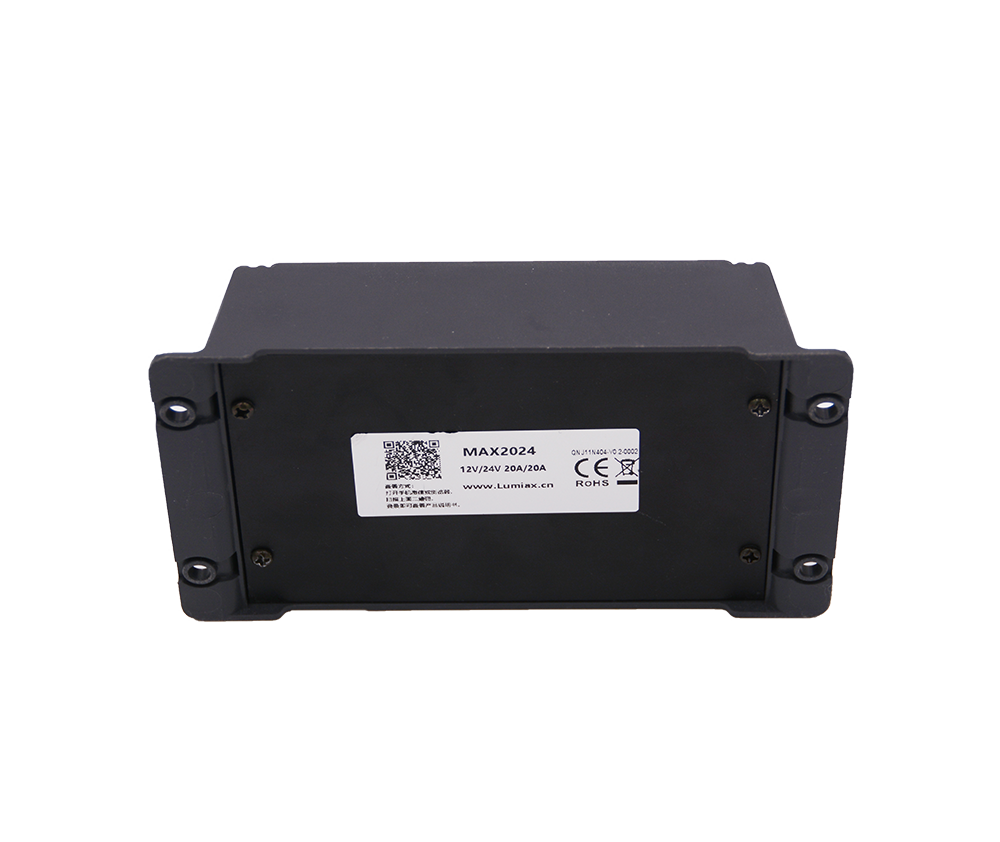

| Item | MAX1024-U | MAX2024-U | |||||||||||||||||||||||||||||||||||||
| Max Charging Current | 10A | 20A | |||||||||||||||||||||||||||||||||||||
| System Voltage | 12/24VDC or automatic recognition | ||||||||||||||||||||||||||||||||||||||
| Max volt on Bat. terminal | 35V | ||||||||||||||||||||||||||||||||||||||
| Battery Type | Gel/Liquid/AGM(default: Gel) | ||||||||||||||||||||||||||||||||||||||
| Lithium battery type | LiFePO₄/NCM lithium battery/Customize | ||||||||||||||||||||||||||||||||||||||
| Gel, AGM, Liquid | Fast Charging Voltage | <14.5/29.0V@25℃ | |||||||||||||||||||||||||||||||||||||
| Boost Voltage | 14.0~14.8V/28.0~29.6V @25℃（default:14.5/29.0V） | ||||||||||||||||||||||||||||||||||||||
| Equalization Voltage | 14.3~15.1V/28.6~30.2V @25℃（default:14.8/29.6V)(Liquid, AGM） | ||||||||||||||||||||||||||||||||||||||
| Float Voltage | 13.2~14.0V/26.4~28.0V @25℃（default:13.7/27.4V） | ||||||||||||||||||||||||||||||||||||||
| Low Volt. Disconnect | 10.8~11.8V/21.6~23.6V（default:11.2/22.4V） | ||||||||||||||||||||||||||||||||||||||
| Overcharge Protect | 15.8/31.3V | ||||||||||||||||||||||||||||||||||||||
| Temp. Compensation | -4.17mV/K per cell (Boost, Equalization)，-3.33mV/K per cell (Float) | ||||||||||||||||||||||||||||||||||||||
| Lithium | Boost Voltage | LI：10.1~20.1V；LI3/LI4：12.0~14.8V | |||||||||||||||||||||||||||||||||||||
| Low voltage disconnect | LI：9.0~17.0V；LI3：9.0~11.4V；LI4：9.0~13.1V | ||||||||||||||||||||||||||||||||||||||
| Max volt on PV terminal | 25V/50V/75V/100V | ||||||||||||||||||||||||||||||||||||||
| Dusk/Dawn detect volt. | 3~10V/6~20.0V（default: 8.0/16.0V） | ||||||||||||||||||||||||||||||||||||||
| Output Current | 10A | 20A | |||||||||||||||||||||||||||||||||||||
| USB interface | 5V/2A(Maximum) | ||||||||||||||||||||||||||||||||||||||
| Load mode | 24H(Default) , D2D, Night working mode, Daytime working mode, User-defind Mode | ||||||||||||||||||||||||||||||||||||||
| Dimensions | 80*142*30mm | ||||||||||||||||||||||||||||||||||||||
| Net weight | 146g | 178g | |||||||||||||||||||||||||||||||||||||
| Self comsumption | 6~10mA | ||||||||||||||||||||||||||||||||||||||
| Grounding | Common Positive | ||||||||||||||||||||||||||||||||||||||
| Power terminals | 8AWG(10mm²) | ||||||||||||||||||||||||||||||||||||||
| Ambient temperature | -20℃~+45℃ | ||||||||||||||||||||||||||||||||||||||
| Storage temperature | -25~+80℃ | ||||||||||||||||||||||||||||||||||||||
| Ambient humidity | ≤95%RH，No condensation | ||||||||||||||||||||||||||||||||||||||
| Protection degree | IP32 | ||||||||||||||||||||||||||||||||||||||
Related Products
-

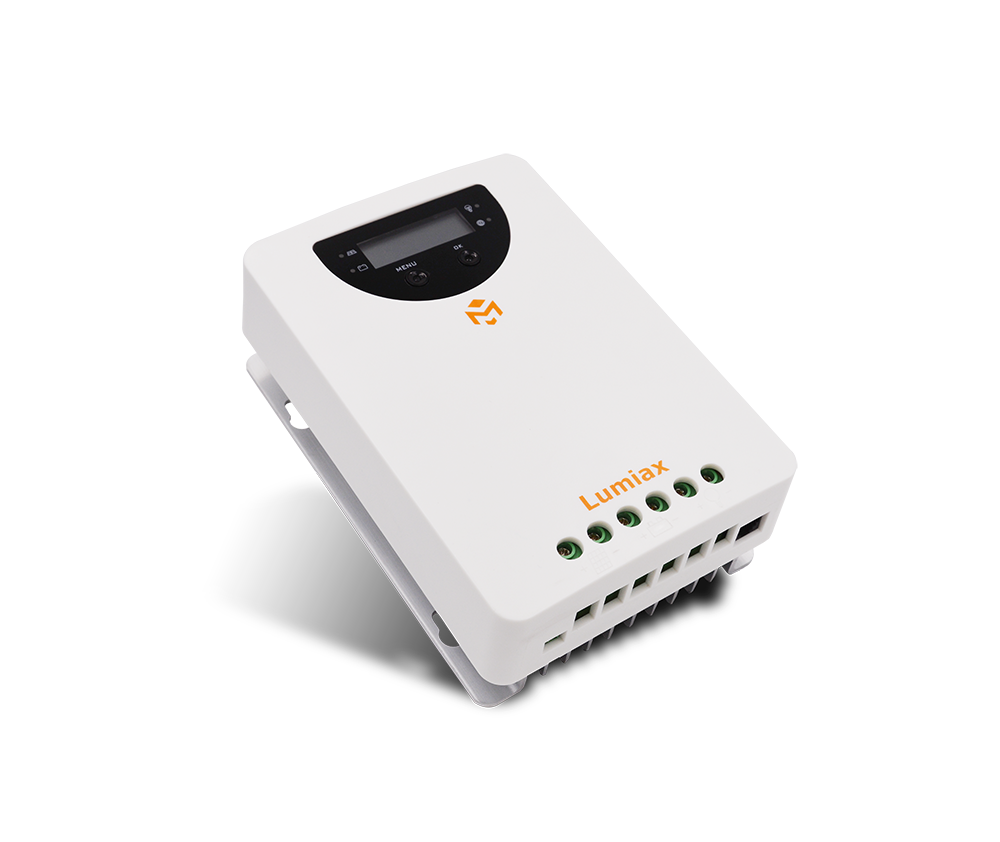

Win1575-K 15A MPPT SOLAR CHARGE CONTROLLERSolar Home
