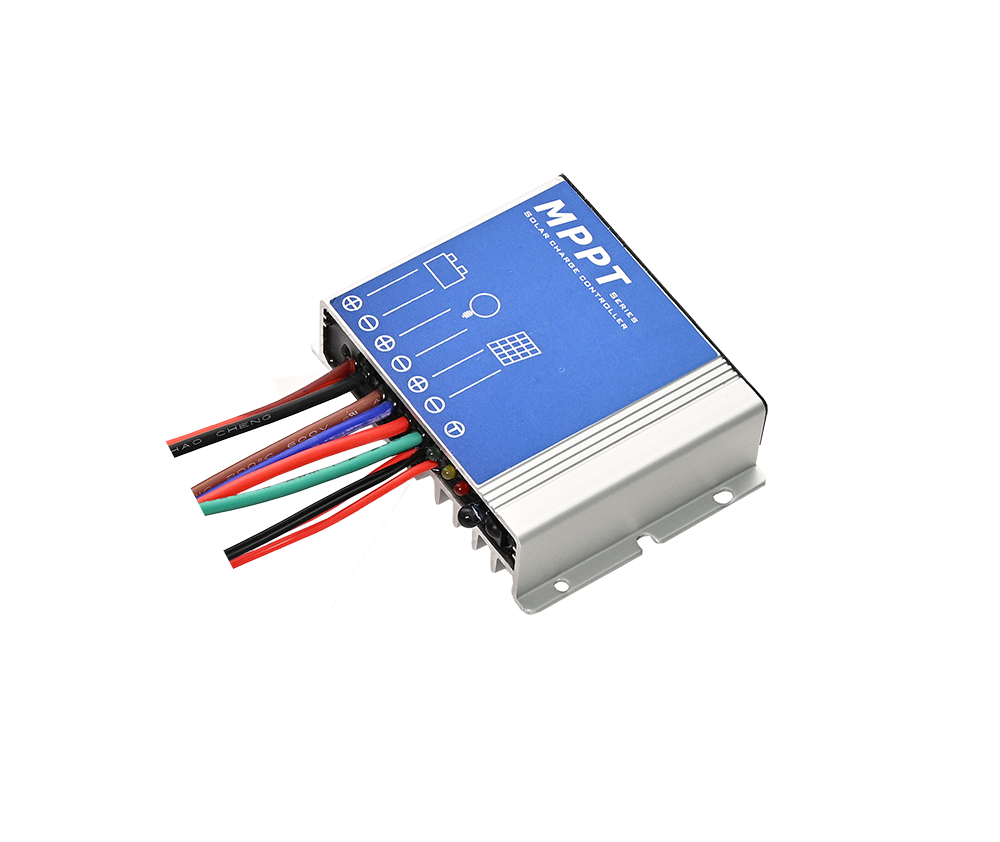

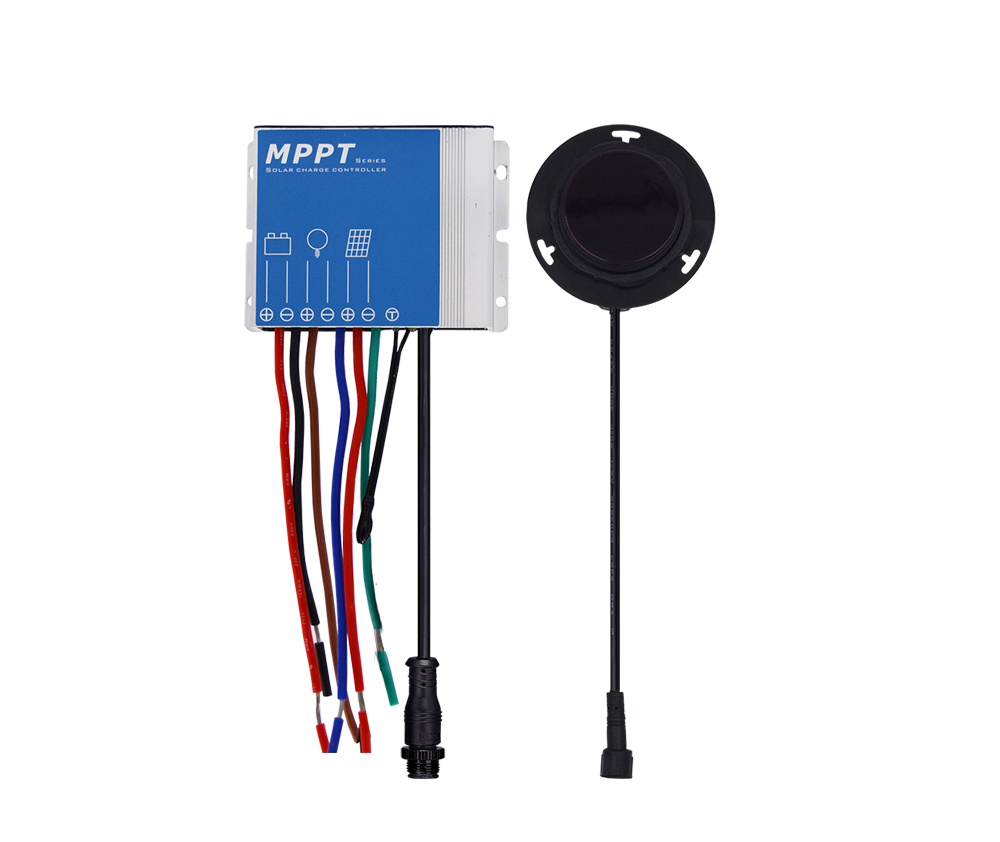

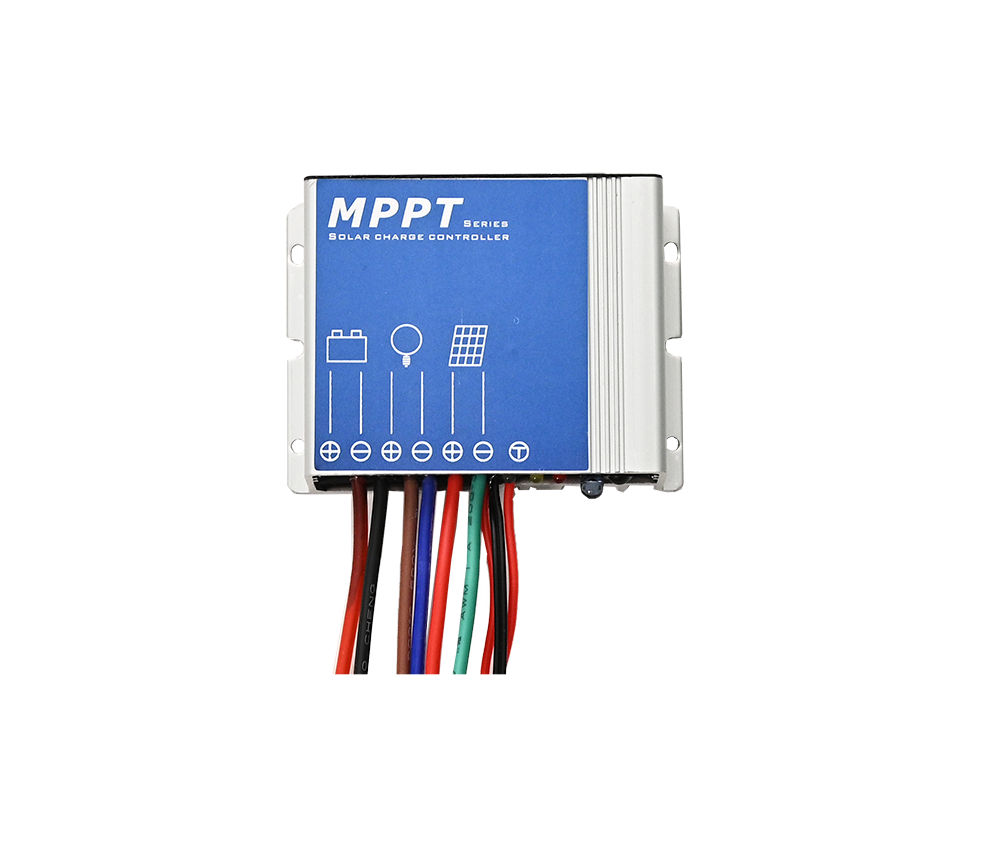

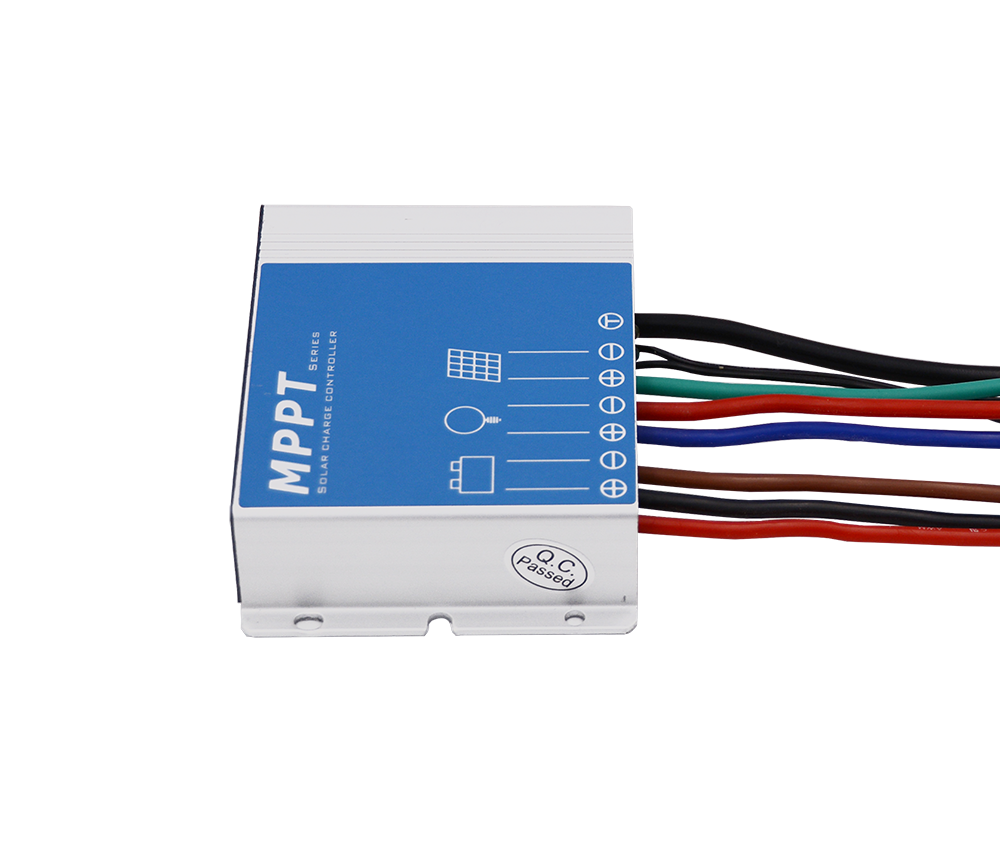

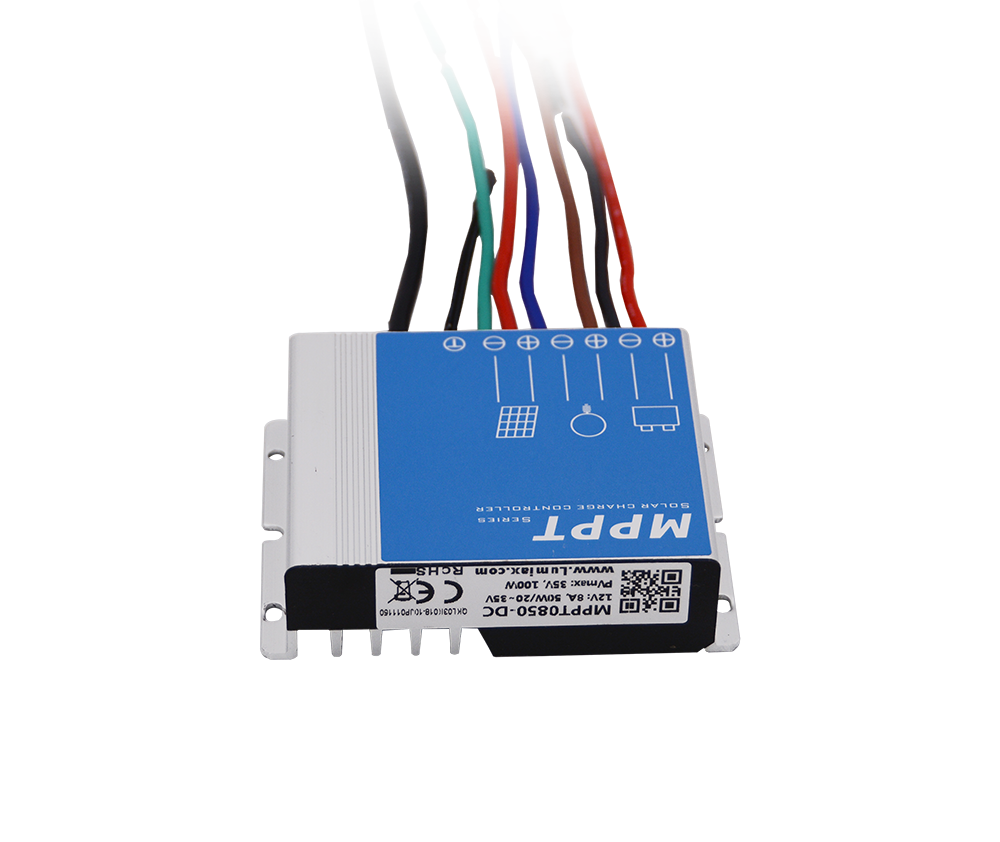

Solar Street Llight Charge Controller
MPPT-DC SERIES
MPPT-DC
Main Features
5 slages time and dimming can be adjusted
AGM, Liquid, GEL and Lithium battery for selection
0'c Charging Protection(Lithium)
Remote Unit to configure, with LcD display
Infrared sensor and microwave sensor are optional.
Innovative Max Power Point Tracking(MPPT) technology, tracking efficiency >99.9%
Full digital technology, high charge conversion efficiency up to 97.5%, discharge conversion efficiency up lo 96.5%
Can output constant current (oulput current can be set)
Can read parameters and running slatus
If ballery voltage is low, it can be set to dimming
Dimming start voltage and percentage can be set
Day/'Night threshold can adjust automatically
When BMS power off because of LvD, it can activate the syslem automatically
Extemal lemperature sensor, aulomatic temperature compensation(AGM, Liquid and GEL)
Four slages charge way: MPPT, boost, equalization, foat
IP67, Strong and durable aluminum caseFull automatic electronic prolect funclion
Datasheets
| Item | Standard product | MPPT0850-DCLi | MPPT0875-DCLi | MPPT1050-DCLi | MPPT1550-DCLi | |||||||||||||||||||||||||||||||||||
| Suffix description | G: 2.4G wireless remote control (default infrared remote control without suffix); R: Infrared sensing; V: Microwave induction; GV: 2.4G remote control+microwave induction; GR: 2.4G remote control+infrared sensing; RS485: 485 communication; IoT: Internet of Things communication; TTL: TTL communication | |||||||||||||||||||||||||||||||||||||||
| System Voltage | 12V | |||||||||||||||||||||||||||||||||||||||
| Max Charging Current | 8A | 10A | 15A | |||||||||||||||||||||||||||||||||||||
| Max volt on Bat. Terminal | 25V | |||||||||||||||||||||||||||||||||||||||
| Battery Type | Liquid, Gel, AGM and Lithium(Programmable, default: Lithium) | |||||||||||||||||||||||||||||||||||||||
| Liquid, Gel, AGM | MPPT Charging Voltage | <14.5V@25℃ | ||||||||||||||||||||||||||||||||||||||
| Boost Voltage | 14.5V @25℃ | |||||||||||||||||||||||||||||||||||||||
| Equalization Voltage | 14.8V @25℃（Liquid, AGM） | |||||||||||||||||||||||||||||||||||||||
| Float Voltage | 13.7V @25℃ | |||||||||||||||||||||||||||||||||||||||
| Low Volt. Disconnect | 10.8~11.8V(Programmable) | |||||||||||||||||||||||||||||||||||||||
| Reconnect Voltage | 11.4~12.8V(Programmable) | |||||||||||||||||||||||||||||||||||||||
| Overcharge Protect | 15.5V | |||||||||||||||||||||||||||||||||||||||
| Temp. Compensation | -4.17mV/K per cell (Boost, Equalization)， -3.33mV/K per cell (Float) | |||||||||||||||||||||||||||||||||||||||
| Lithium | Charging voltage target | 10.0~17.0V(Programmable, default: 14.4V) | ||||||||||||||||||||||||||||||||||||||
| Charging voltage recovery | 9.2~16.8V(Programmable, default: 14.0V) | |||||||||||||||||||||||||||||||||||||||
| Low voltage disconnect | 9.0~15.0V(Programmable, default: 10.8V) | |||||||||||||||||||||||||||||||||||||||
| Low voltage reconnect | 9.6~16.0V (Programmable, default: 11.8V) | |||||||||||||||||||||||||||||||||||||||
| 0℃ Charging protection | Yes, Slow, No(Programmable) | |||||||||||||||||||||||||||||||||||||||
| Max volt on PV terminal *1 | 35V | 60V | 45V | 35V | ||||||||||||||||||||||||||||||||||||
| Max input power | 100W~120W | 120W~150W | 180W~225W | |||||||||||||||||||||||||||||||||||||
| Dusk/Dawn detect volt. | 3.0~8.0V （Programmable） | |||||||||||||||||||||||||||||||||||||||
| Day/Night delay time | 0~30min（Programmable） | |||||||||||||||||||||||||||||||||||||||
| MPPT tracking range | （Battery Voltage +1.0V）~Voc*0.9 *2 | |||||||||||||||||||||||||||||||||||||||
| Output Power | 1~50W | 1~60W | 1~80W | |||||||||||||||||||||||||||||||||||||
| Output Voltage | 20~35V | 20~55V | 20~45V | 20~35V | ||||||||||||||||||||||||||||||||||||
| Current setting range | 0.15~3.0A(Programmable) | |||||||||||||||||||||||||||||||||||||||
| Min current | 100mA(Dimming) | |||||||||||||||||||||||||||||||||||||||
| Current precision | ±2% | |||||||||||||||||||||||||||||||||||||||
| Dimming | 0~100%(Programmable) | |||||||||||||||||||||||||||||||||||||||
| Voltage of start dimming | 11.8~12.5V(Gel,AGM and Liquid); 10.0~17.0V(Lithium) | |||||||||||||||||||||||||||||||||||||||
| Dimming percentage | 1~20%(Programmable) | |||||||||||||||||||||||||||||||||||||||
| Max tracking efficiency | >99.9% | |||||||||||||||||||||||||||||||||||||||
| Max charge conversion | 96.5% | |||||||||||||||||||||||||||||||||||||||
| Max LED driver efficiency | 96% | |||||||||||||||||||||||||||||||||||||||
| Communication mode | Infrared/2.4G/IOT | |||||||||||||||||||||||||||||||||||||||
| Induction mode | Infrared Human Sensing/Microwave Sensing | |||||||||||||||||||||||||||||||||||||||
| Self consumption | 6~25mA | |||||||||||||||||||||||||||||||||||||||
| Dimensions | 63*85.8*23.1mm | 81*85.8*23.1mm | ||||||||||||||||||||||||||||||||||||||
| Weight | 230g | 260g | ||||||||||||||||||||||||||||||||||||||
| Ambient temperature | -35~+60℃ | |||||||||||||||||||||||||||||||||||||||
| Ambient humidity | 0~100%RH | |||||||||||||||||||||||||||||||||||||||
| Protection degree | IP67 | |||||||||||||||||||||||||||||||||||||||
| Max Altitude | 4000m | |||||||||||||||||||||||||||||||||||||||
