SOLAR CHARGE CONTROLLER
Solar Street Llight Charge Controller

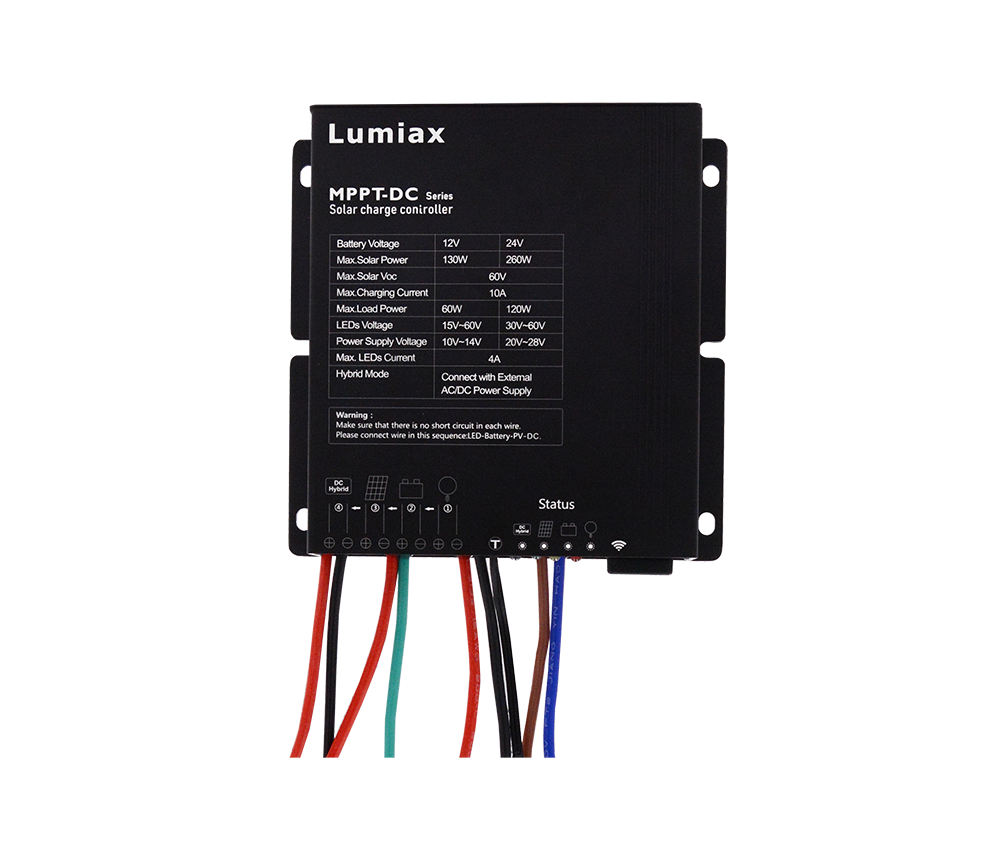

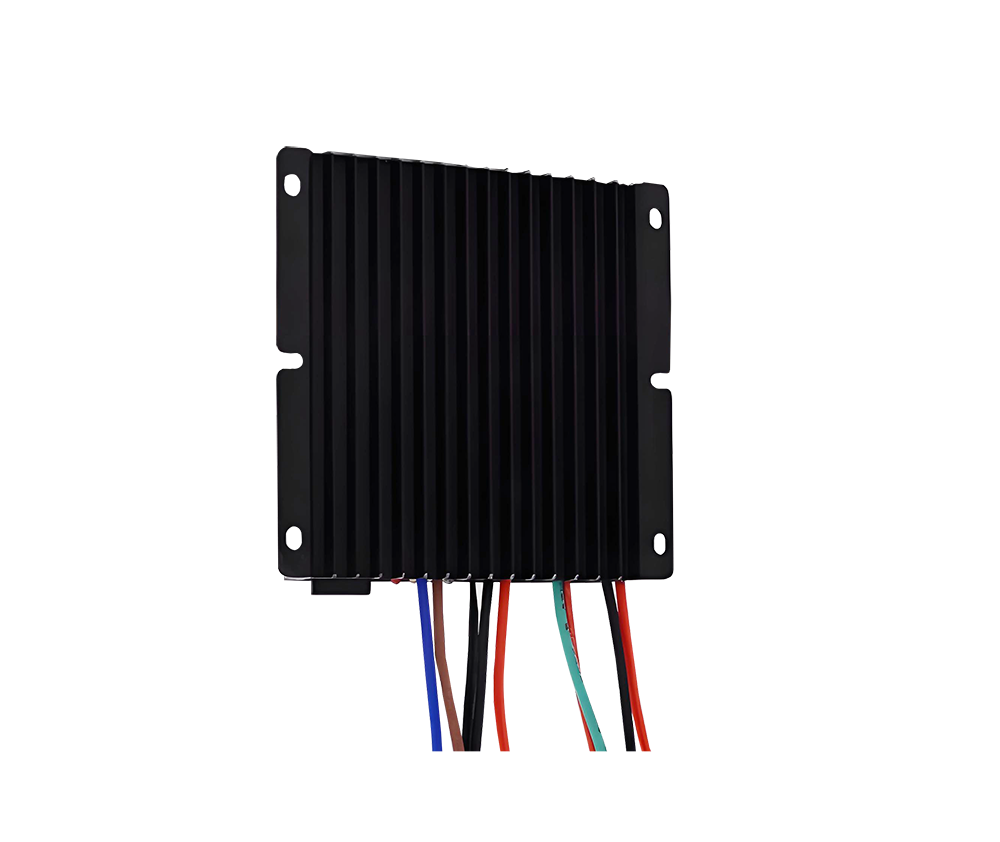

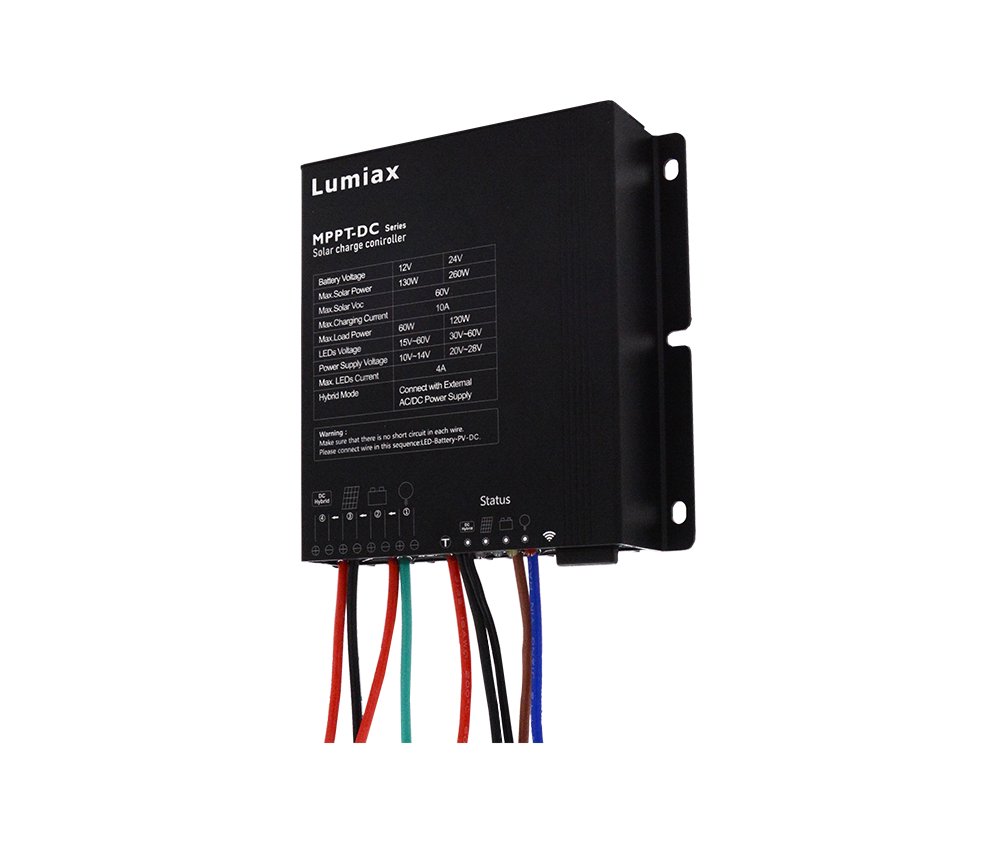

MPPT-DC SERIES
MPPT-DCH
Main Features
Innovative Maximum Power Point Tracking(MPPT) technology, tracking efficiency >99.9%
High charge conversion efficiency up to 97.7%6
Conslant current output, adjustable output current, resolution of 0.05A
Five slage time and power adjusiment, power adjustable from 0 to 100%
When the ballery level is low, aulomatic power reduclion operation can be set.
Monitoring of the running stalus and parameters.
Dual automatic limit function for rated charging current and charging power
Clear and easy to undersland charging and discharging, fault indication.
Suitable for Gel, Liquid, AGM and Lithium baltery.
Exlemnal temperature sensor with aulomalic temperature compensation.
Aulomatic over-temperalure power reduction function
Four slage charging:MPPT, boost, equalization, float
When BMS power off because of LVD, it can activale the syslem automatically.
The battery and mains power (DC) complement each other, and the load power supply priority can be set. The conlroller aulomatically switches between the two according to the selling lo ensure the normal operation of the load.
0'c Charging Protection(Lithium).
Waterproof iP67, Strong and durable aluminum case
Perect EMC & thermal design.
Full automatic electronic protect funclion.
Datasheets
| Item | Standard product | MPPT1060-DC120H | |||||||||||||||||||||||||||||||||||||||
| Suffix description | G: 2.4G wireless remote control (default infrared remote control without suffix); GV: 2.4G remote control+microwave induction; GR: 2.4G remote control+infrared sensing; | ||||||||||||||||||||||||||||||||||||||||
| System Voltage | 12V/24V automatical recognization | ||||||||||||||||||||||||||||||||||||||||
| Max Charging Current | 10A | ||||||||||||||||||||||||||||||||||||||||
| Max volt on Bat. Terminal | 35V | ||||||||||||||||||||||||||||||||||||||||
| Battery Type | Liquid, Gel, AGM and Lithium (Programmable, default: Lithium) | ||||||||||||||||||||||||||||||||||||||||
| Liquid, Gel, AGM | MPPT Charging Voltage | <14.5/29.0V@25℃ | |||||||||||||||||||||||||||||||||||||||
| Boost Voltage | 14.5/29.0V @25℃ | ||||||||||||||||||||||||||||||||||||||||
| Equalization Voltage | 14.8/29.6V @25℃ (Liquid, AGM) | ||||||||||||||||||||||||||||||||||||||||
| Float Voltage | 13.7/27.4V @25℃ | ||||||||||||||||||||||||||||||||||||||||
| Low Volt. Disconnect | 10.8~11.8V/21.6~23.6V（Programmable,default: 11.2V/22.4V） | ||||||||||||||||||||||||||||||||||||||||
| Reconnect Voltage | 11.4~12.8V/22.8~25.6V（Programmable,default: 12.0V/24.0V） | ||||||||||||||||||||||||||||||||||||||||
| Overcharge Protect | 15.5/31.0V | ||||||||||||||||||||||||||||||||||||||||
| Temp. Compensation | -4.17mV/K per cell (Boost, Equalization)， -3.33mV/K per cell (Float) | ||||||||||||||||||||||||||||||||||||||||
| Lithium | Charging voltage target | 10.0~32.0V (Programmable, default: 14.4V) | |||||||||||||||||||||||||||||||||||||||
| Charging voltage recovery | 9.2~31.8V (Programmable, default: 14.0V) | ||||||||||||||||||||||||||||||||||||||||
| Low voltage disconnect | 9.0~30.0V (Programmable, default: 10.8V) | ||||||||||||||||||||||||||||||||||||||||
| Low voltage reconnect | 9.6~31.0V (Programmable, default: 11.8V) | ||||||||||||||||||||||||||||||||||||||||
| 0℃ Charging protection | Yes, Slow, No (Programmable) | ||||||||||||||||||||||||||||||||||||||||
| Max volt on PV terminal | 60V *1 | ||||||||||||||||||||||||||||||||||||||||
| Max input power | 130W/260W | ||||||||||||||||||||||||||||||||||||||||
| Dusk/Dawn detect volt. | 3.0~20.0V (Programmable) | ||||||||||||||||||||||||||||||||||||||||
| Day/Night delay time | 0~30min (Programmable) | ||||||||||||||||||||||||||||||||||||||||
| MPPT tracking range | (Battery Voltage +1.0V)~Voc*0.9 *2 | ||||||||||||||||||||||||||||||||||||||||
| Mains mode | External DC power supply | ||||||||||||||||||||||||||||||||||||||||
| Power supply voltage | 10V~14V(12V system); 20V~28V(24V system) | ||||||||||||||||||||||||||||||||||||||||
| Output Power | 10~60W/20~120W | ||||||||||||||||||||||||||||||||||||||||
| Output Voltage | 15~60V/35~60V | ||||||||||||||||||||||||||||||||||||||||
| Current setting range | 0.1~4.0A（(Programmable) | ||||||||||||||||||||||||||||||||||||||||
| Min current | 100mA (Dimming) | ||||||||||||||||||||||||||||||||||||||||
| Current precision | ≤2%±30mA | ||||||||||||||||||||||||||||||||||||||||
| Dimming | 0~100% (Programmable) | ||||||||||||||||||||||||||||||||||||||||
| Voltage of start dimming | 11.8~12.5V/23.6~25.0V (Gel,AGM and Liquid); 10.0~32.0V (Lithium) | ||||||||||||||||||||||||||||||||||||||||
| Dimming percentage | 1~40%（Programmable） | ||||||||||||||||||||||||||||||||||||||||
| Max tracking efficiency | >99.9% | ||||||||||||||||||||||||||||||||||||||||
| Max charge conversion | 97.5% | ||||||||||||||||||||||||||||||||||||||||
| Max LED driver efficiency | 96.5% | ||||||||||||||||||||||||||||||||||||||||
| Communication mode | 2.4G | ||||||||||||||||||||||||||||||||||||||||
| Self consumption | 6~23mA | ||||||||||||||||||||||||||||||||||||||||
| Dimensions | 113*115.3*29.8mm | ||||||||||||||||||||||||||||||||||||||||
| Weight | 520g | ||||||||||||||||||||||||||||||||||||||||
| Ambient temperature | -35~+60℃ | ||||||||||||||||||||||||||||||||||||||||
| Ambient humidity | 0~100%RH | ||||||||||||||||||||||||||||||||||||||||
| Protection degree | IP67 | ||||||||||||||||||||||||||||||||||||||||
