Description of Function

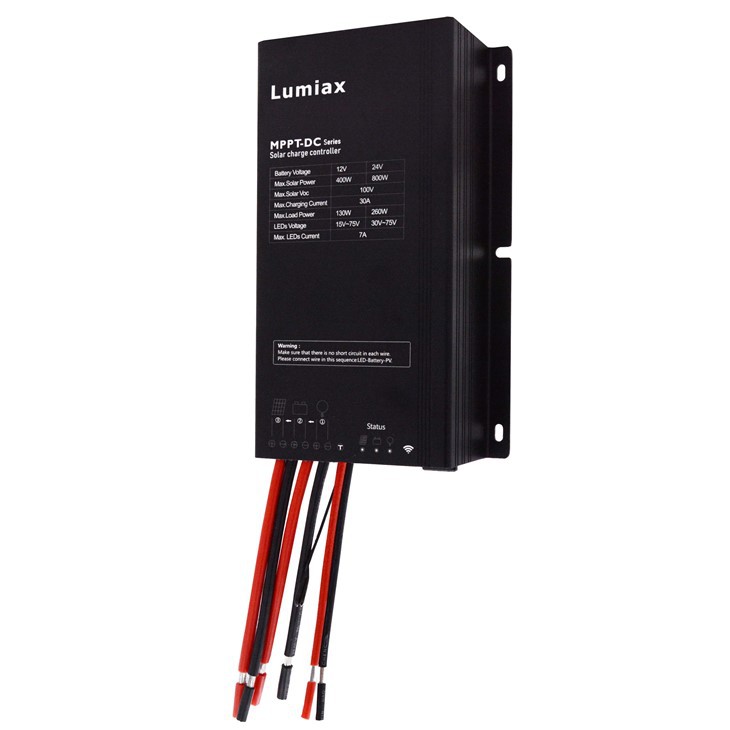

The MPPT-DC series intelligent MPPT solar controller is programmable and is especially for boost mode LED solar street light systems. It includes a constant current driver function. The charging efficiency is about 20% higher than the traditional PWM controller, which can drop the cost of the whole system.
1. Innovative Max Power Point Tracking(MPPT) technology, tracking efficiency >99.9%
2. Full digital technology, high charge conversion efficiency up to 97.5%, discharge conversion efficiency up to 96.5%
3. Can output constant current (output current can be set)
4. Can read parameters and running status
5. If the battery voltage is low, it can be set to dimming
6. The dimming start voltage and percentage can be set
7. The day/Night threshold can adjust automatically
8. When the BMS powers off because of LVD, it can activate the system automatically
9. External temperature sensor, automatic temperature compensation(AGM, Liquid, and GEL)
10. Four-stage charge way: MPPT, boost, equalization, float
11. IP67, Strong and durable aluminum case
12. Full automatic electronic protection function
Parameters:
| Item | MPPT30100-DC260G/GV/GR | |||||||||||||||||||||||||||||||||||||||||||
| Controller type | G: 2.4G communication/GV: 2.4G communication+microwave induction/GR: 2.4G communication+infrared induction | |||||||||||||||||||||||||||||||||||||||||||
| Battery Parameters | System Voltage | 12V/24V automatical recognization | ||||||||||||||||||||||||||||||||||||||||||
| Max Charging Current | 30A | |||||||||||||||||||||||||||||||||||||||||||
| Max volt on Bat. Terminal | 35V | |||||||||||||||||||||||||||||||||||||||||||
| Battery Type | Liquid, Gel, AGM and Lithium (Programmable, default: Lithium) | |||||||||||||||||||||||||||||||||||||||||||
| Liquid, Gel, AGM | MPPT Charging Voltage | <14.5/29.0V@25℃ | ||||||||||||||||||||||||||||||||||||||||||
| Boost Voltage | 14.5/29.0V @25℃ | |||||||||||||||||||||||||||||||||||||||||||
| Equalization Voltage | 14.8/29.6V @25℃ (Liquid, AGM) | |||||||||||||||||||||||||||||||||||||||||||
| Float Voltage | 13.7/27.4V @25℃ | |||||||||||||||||||||||||||||||||||||||||||
| Low Volt. Disconnect | 10.8~11.8V/21.6~23.6V(Programmable,default: 11.2V/22.4V) | |||||||||||||||||||||||||||||||||||||||||||
| Reconnect Voltage | 11.4~12.8V/22.8~25.6V(Programmable,default: 12.0V/24.0V) | |||||||||||||||||||||||||||||||||||||||||||
| Overcharge Protect | 15.5/31.0V | |||||||||||||||||||||||||||||||||||||||||||
| Temp. Compensation | -4.17mV/K per cell (Boost, Equalization), -3.33mV/K per cell (Float) | |||||||||||||||||||||||||||||||||||||||||||
| Lithium | Charging voltage target | 10.0~32.0V (Programmable, default: 14.4V) | ||||||||||||||||||||||||||||||||||||||||||
| Charging voltage recovery | 9.2~31.8V (Programmable, default: 14.0V) | |||||||||||||||||||||||||||||||||||||||||||
| Low voltage disconnect | 9.0~30.0V (Programmable, default: 10.8V) | |||||||||||||||||||||||||||||||||||||||||||
| Low voltage reconnect | 9.6~31.0V (Programmable, default: 11.8V) | |||||||||||||||||||||||||||||||||||||||||||
| 0℃ Charging protection | Yes, Slow, No (Programmable) | |||||||||||||||||||||||||||||||||||||||||||
| Panel Parameters | Max volt on PV terminal | 100V *1 | ||||||||||||||||||||||||||||||||||||||||||
| Max input power | 400W/800W | |||||||||||||||||||||||||||||||||||||||||||
| Dusk/Dawn detect volt. | 3.0~20.0V (Programmable) | |||||||||||||||||||||||||||||||||||||||||||
| Day/Night delay time | 0~30min (Programmable) | |||||||||||||||||||||||||||||||||||||||||||
| MPPT tracking range | (Battery Voltage +1.0V)~Voc*0.9 *2 | |||||||||||||||||||||||||||||||||||||||||||
| Load Parameters | Output Power | 10~130W/20~260W | ||||||||||||||||||||||||||||||||||||||||||
| Output Voltage | 15~75V | |||||||||||||||||||||||||||||||||||||||||||
| Current setting range | 0.1~7.0A | |||||||||||||||||||||||||||||||||||||||||||
| Min current | 100mA (Dimming) | |||||||||||||||||||||||||||||||||||||||||||
| Current precision | ≤2%±30mA | |||||||||||||||||||||||||||||||||||||||||||
| Dimming | 0~100% (Programmable) | |||||||||||||||||||||||||||||||||||||||||||
| Voltage of start dimming | 11.8~12.5V/23.6~25.0V (Gel,AGM and Liquid); 10.0~32.0V (Lithium) | |||||||||||||||||||||||||||||||||||||||||||
| Dimming percentage | 1~40%(Programmable) | |||||||||||||||||||||||||||||||||||||||||||
| System Parameters | Max tracking efficiency | >99.9% | ||||||||||||||||||||||||||||||||||||||||||
| Max charge conversion | 97.5% | |||||||||||||||||||||||||||||||||||||||||||
| Max LED driver efficiency | 96.5% | |||||||||||||||||||||||||||||||||||||||||||
| Communication mode | Infrared/2.4G/IOT | |||||||||||||||||||||||||||||||||||||||||||
| Induction mode | Infrared Human Sensing/Microwave Sensing | |||||||||||||||||||||||||||||||||||||||||||
| Self consumption | 15~18mA | |||||||||||||||||||||||||||||||||||||||||||
| Dimensions | 198.5*122*56mm | |||||||||||||||||||||||||||||||||||||||||||
| Weight | 1920g | |||||||||||||||||||||||||||||||||||||||||||
| Ambient temperature | -35~+60℃ | |||||||||||||||||||||||||||||||||||||||||||
| Ambient humidity | 0~100%RH | |||||||||||||||||||||||||||||||||||||||||||
| Protection degree | IP67 | |||||||||||||||||||||||||||||||||||||||||||
